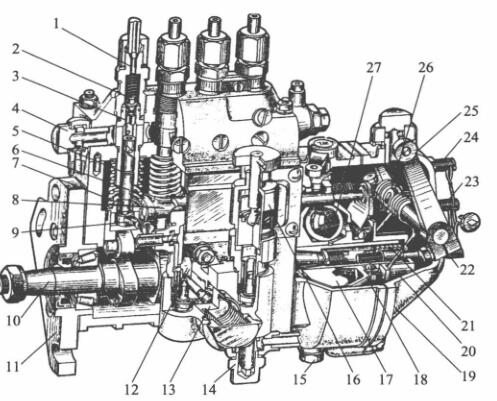

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-高电压进气软管连接管; 2-皮肤皮肤出油阀; 3-皮肤皮肤出油高压闸阀; 4,14-进油内六角螺丝; 5-套简; 6-注塞泵; 7-注塞泵压簧; 8-油门拉杠;  9-调接臂; 10-气缸轴; 11-放置接盘; 12-石油管道泵反力轮; 13-石油管道泵; 15-放油螺塞; 16-手油阀;  17-动力盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-测量压簧; 22-油位更改内六角螺丝; 23-怠速定位内六角螺丝; 24-绕城高速定位内六角螺丝; 25-调压手柄; 26-调压压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体屏幕总成的通常做用是保障喷油已经開始无时无刻的更准确的性，现阶段多缸柴油车机现阶段，都要保障各缸喷油无时无刻的长度性。起保障效应的步位是滚轴下端到更改保护层垫块上表面的长度H。当喷汽油泵凸轮轴轴传动齿轮传动与曲轴传动齿轮传动对职位特定时，H越大，齿轮泵封进油孔的无时无刻太早，喷油已经開始无时无刻也太早。相反、，H越小，喷油已经開始无时无刻越时间延迟。故此要据开发和耐压试验来定好的滚轴体本职工作长度H，以保障喷油已经開始无时无刻的更准确的性。

1-凸轮轴轴; 2-注塞泵斜槽; 3-泵盖; 4-确定螺母; 5-回油道; 6-回油孔; 7-皮肤皮肤有油阀板压簧; 8-皮肤皮肤有油阀紧座;  9-皮肤皮肤有油阀; 10-皮肤皮肤有油阀球; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵板压簧; 16-板压簧座; 17-挺柱体:; 18-水泥垫块; 19-中键

  对待多缸机，各分泵的H值应成正比。的调整水泥垫铁在喷高压油泵出厂合格证时均已调好，不宜随时对换。水泥垫铁是用高耐磨板材原材料相结行热外理以增长坚硬程度，这样利用中不方便损坏。如长精力利用后损坏较多，可换面利用。

  喷高压高压汽油泵泵体分上上下下多台分，喷高压高压汽油泵上体适用布置液压泵偶件及皮肤出油阀偶件，生殖器适用布置轴承轴、滑动体和输高压高压汽油泵等。泵体前侧东部开了检视窗孔，这样可以观察和进行调节提供的剩余油量。下方有检视汽油机油面的检视孔。喷高压高压汽油泵上体中含两条油道，与各液压泵套筒很多的椭圆形油槽连通。椭圆形油槽则与液压泵套筒上的进、回油孔连通。由输高压高压汽油泵供来的高压低压油使用进进气软管接线头接线头进来油道中。油道中的汽油重压由装在回进气软管接线头接线头内的回油阀调控，一标准要求确保在5～10kPa范围图内。液压过低，在液压泵下滑时，汽油不允许很快使用进油孔进来液压泵上方油腔。当剩余油量太过而使液压增大时，不需要的汽油会顶开回油阀涌入汽油细滤器中。
